芯片組

Intel H610芯片組

內存

2 × DDR4 SO-DIMM

DDR4 2666MHz/2933MHz/3200Mhz

Max:64G

顯示控制器

                     Intel CPU集成顯示控制器(依據所配CPU不同)

顯示接口

1xHDMI-IN；1xHDMI-OUT; 1xLVDS

聲卡

RealtekALC897高清音效芯片

存儲

1 × M.2 2280插槽  (支持SATA/NVME模式)

1 ×SATA3.0接口 +  1 ×SATA電源接口

網絡

1 × RJ45千兆網口 ，   RTL8111H

WiFi

1 × M.2 2230插槽  (支持WIFI/BT)

音頻接口

1 x Line out 、 1 x Mic in  ( 3.5mm Audio Jack)

1 x F_Audio插針  ( 2 x 5-1 2.54mm規格)

1 x 4pin喇叭接口  ( 3W/4Ω x2 )

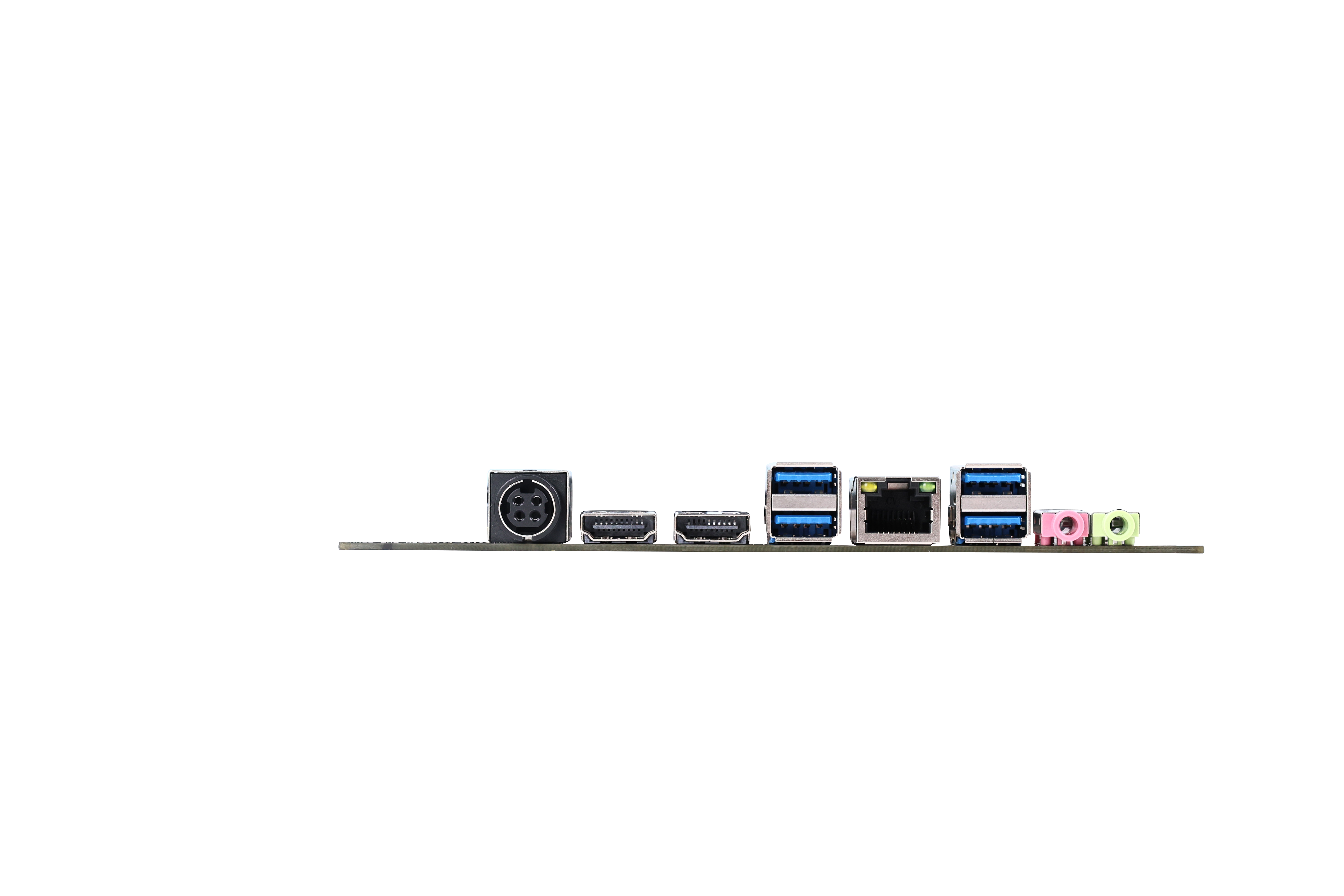

USB接口

IO接口:4 x USB3.0

板載插針:2組USB2.0插針  (可擴展4個USB2.0端口)

LVDS功能

1 × LVDS 30PIN插針 ，1 × LCD_VOL_SEL顯示屏電壓跳帽(5V/12V)

1 ×4PIN MON_SW插針 ，1 × LVDS_OFF跳帽

背光功能

1 ×6PIN INVERTER接口(背光+/-) ，1 × BKL_VOL背光電壓跳帽(12V/19V)

功能插針

1 × FPANEL面板插針 ，1 ×4PIN CPU風扇 ，1 ×4PIN SYS風扇

其他

1 ×6PIN顯卡供電接口 ，1 × BIOS 插座

電源輸入

19VDC IN,  2.5/5.5 DC Jack 供電接口

BIOS支持

128M flash ROM，AMI UEFI BIOS ，PC Health ，WOL

工作溫度

-10~50攝氏度

工作濕度要求

10%~90%無凝結

存儲溫度

-20~70攝氏度

非工作濕度要求

5%~95%無凝結

操作系統

PCB尺寸  ( L*W)

Win10 /W11/Ubuntu

170mm*190mm
