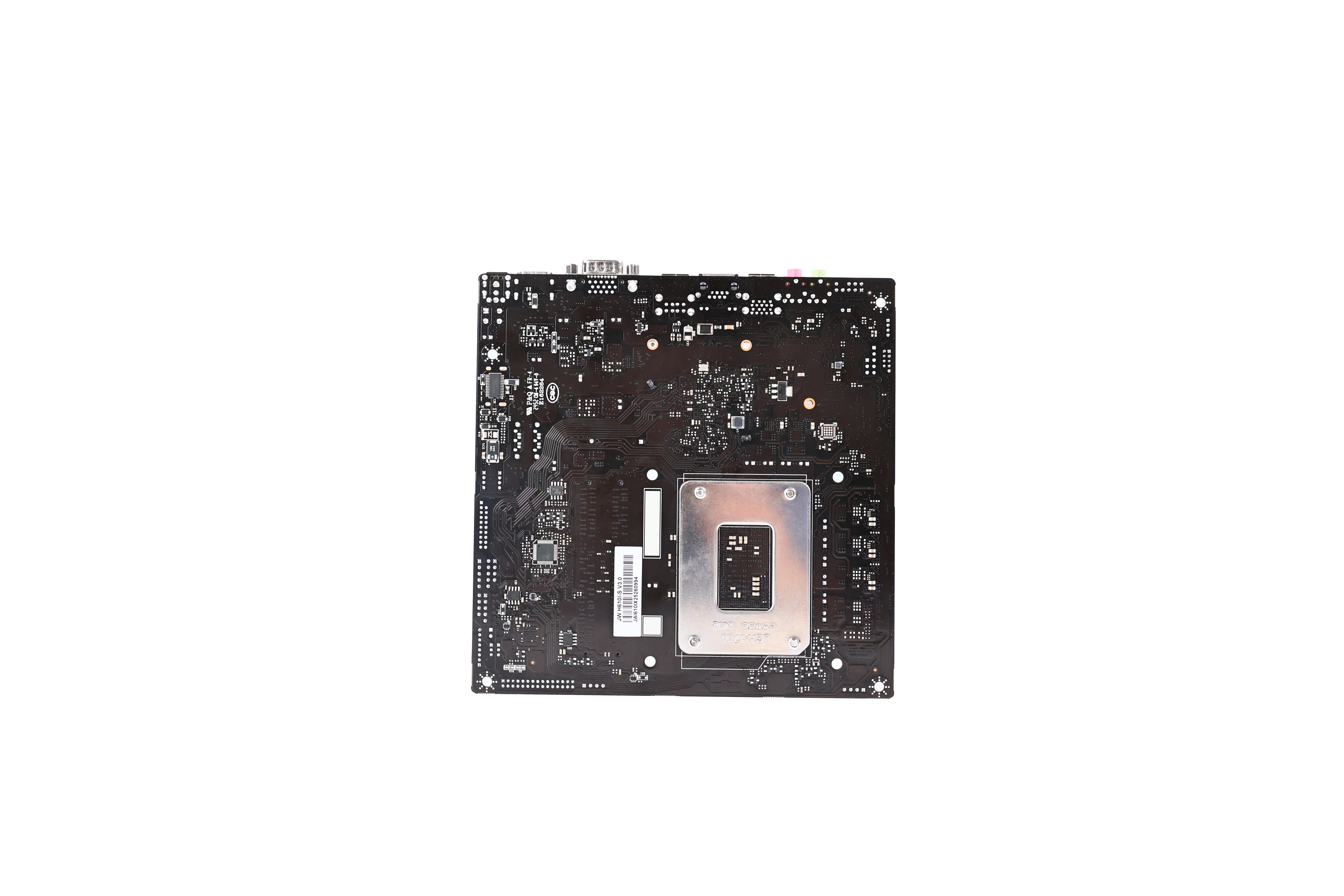

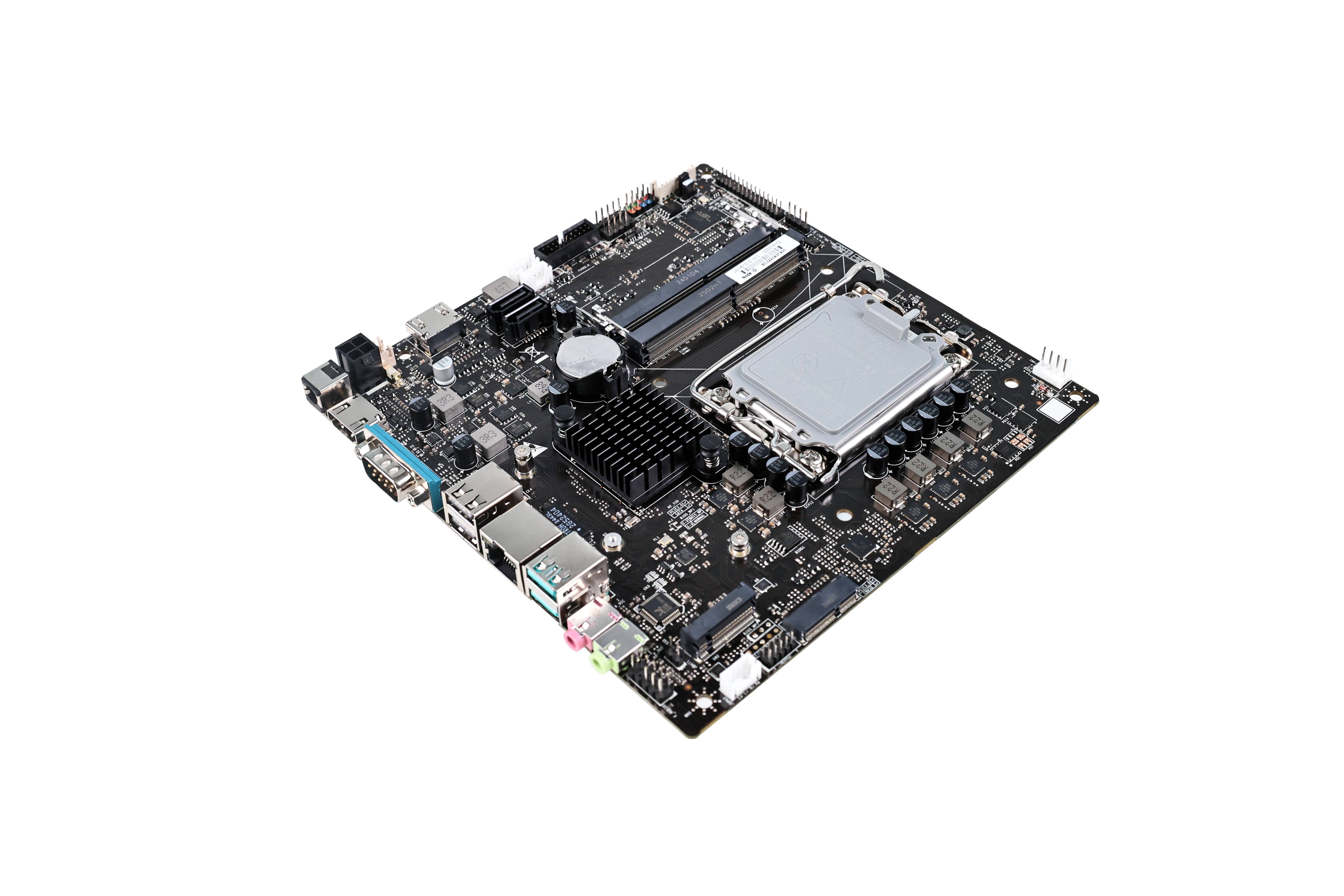

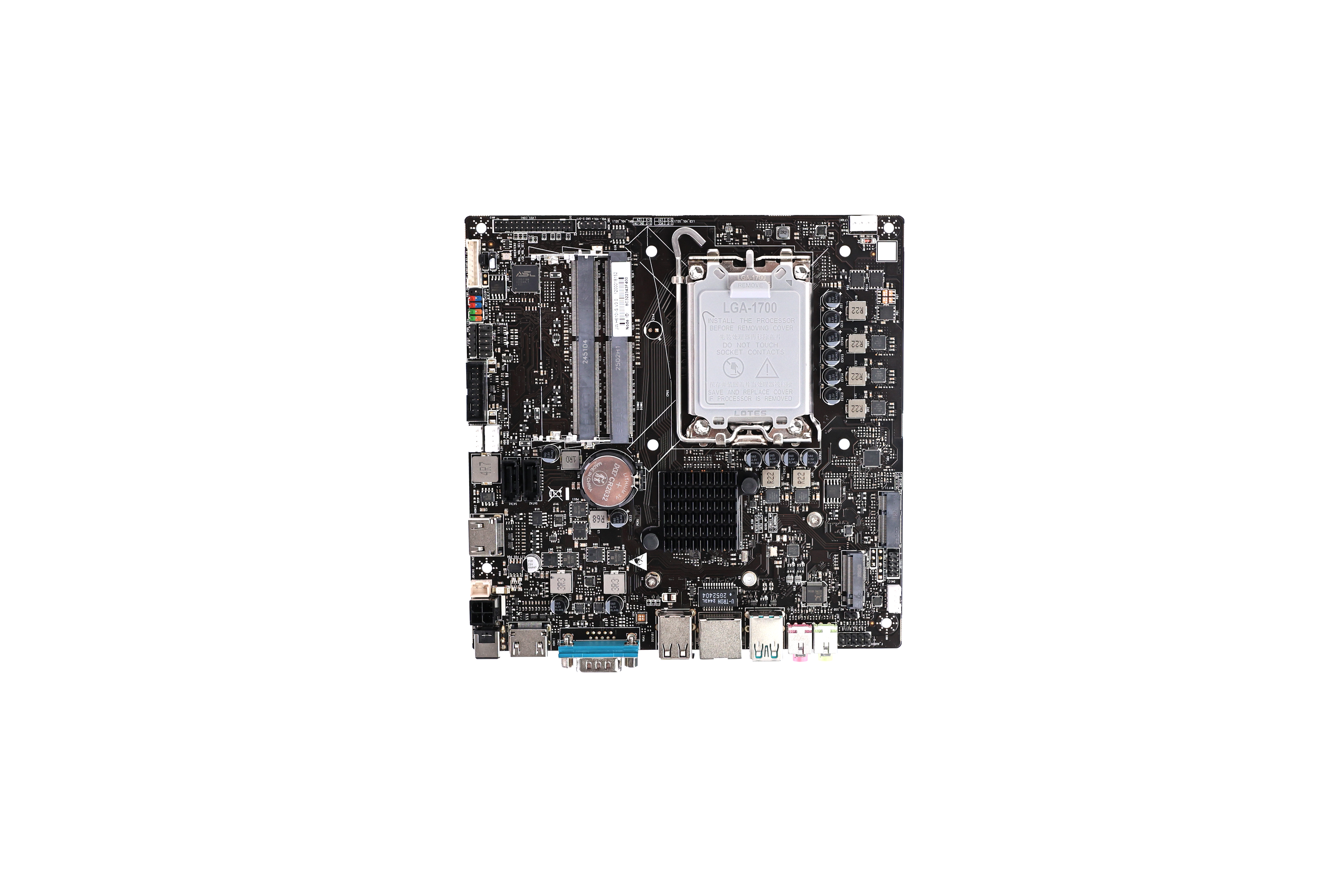

JADLTH07

ITX標準主板

智微智能H610I一體機主板，基于英特爾12/13/14代Alder/Raptor Lake平臺處理器，主板支持雙通道DDR4內存，支持 SATA/NVME模式M.2 SSD,支持RJ45/WIFI/BT/CNVI不同的網絡接入模式；同時支持豐富的外設接口，適配行業內多種

?: 基于Intel Alder/Raptor Lake平臺設計

?: 支持第12/13/14代英特爾酷睿處理器

?: 支持雙通道SO-DIMM DDR4內存

?: 1×M.2 2230插槽（支持WIFI/BT/CNVI）

?: 1×M.2 2280插槽（支持SATA/NVME模式）

?: 后置IO提供2×USB3.2 Gen2 ,2×USB2.0

?: 板載插針可擴展3個USB2.0接口,2個USB3.0

?: 2 x HDMI,1 x LVDS（最大支持120HZ） ,1 x COM

?: 1 x 千兆網卡，支持網絡喚醒功能

?: 支持LVDS重力感應（限Sensor版本）

留言咨詢業務咨詢

規格對比

規格參數

CPU	Intel LGA1700第12/13/14代CPU TDP:65W 可選:Intel Core i7/Core i5/Core i3/Pentium/Celeron
芯片組	Intel H610芯片組
內存	2xDDR4 SO-DIMM
內存	DDR4 2666MHZ/2933MH23200Mhz Max:64G
顯示控制器	Intel CPU集成顯示控制器(依據所配CPU不同)
顯示接口	1xHDMI; 1xHDMI(例出可選);1xCOM(可選配1xVGAV1xDP);1xLVDS
聲卡	RealtekALC897高清音效芯片
存儲	1xM,2 2280插槽(支持SATANVME模式)
存儲	2xSATA3.0接口+ 2xSATA電源接口
網絡	1xRJ45千兆網口，RTL8111M
WIFI	1xM.2 2230插槽(支持WIFI/BT/CNVI)
音頻接口	1 xLine out,1x Micin (3.5mm Audio lack)
	1xF Audio插針(2x5-1 2.54mm規格)
	1x4pin喇叭接囗(3W/4Ω x2)
USB接口	IO接口:2xUSB3.2 Gen2;2xUSB2.0
USB接口	板載插針:2組USB2.0插針(可擴展3個USB2.0端口);1組USB3.0插針(可擴展2個US B3.0端口)
LVDS功能	1xLVDS 30PIN插針，1xLCD VOL SEL顯示屏電壓跳帽(5V/12V)
LVDS功能	1x4PIN MON SWV插針
背光功能	1x8PIN INVERTER接囗(背光+/-)，1xBKL_VOL背光電壓跳帽(12V/19V)
功能插針	1xFPANEL面板插針，1x4PIN CPU風扇,1xJBIO5插針
其他	1x4PIN DC插座
電源輸入	12-19VDCIN,2.5/5.5 DCjack 供電接口
BIOS支持	128M flash ROM, AMI UEFI BIOS, PC Health, WoL
工作溫度	-10-50攝氏度
工作濕度要求	10%6-90%無凝結
存儲溫度	-20-70攝氏度
非工作濕度要求	5%-95%無凝結
操作系統	Win10/W1 1/ubuntu
PCB尺寸(L*W	Thin Mini-lTx主板規范，170x170 mm
