芯片平臺

Alder Lake N

內存

DDR4 2933MHz/3200MHz  Max:16G

1 × DDR4 SO-DIMM

顯示接口

 1xHDMI,1xLVDS,1xVGA(選配)

聲卡

Realtek ALC897高清音效芯片

存儲

1 × M.2 2280插槽  (支持SATA/NVME模式)

1 ×SATA3.0接口 +  1 ×SATA電源接口

網絡

 1 × RJ45千兆網口 ，   RTL8111M

wifi

1 × M.2 2230插槽  (支持WIFI/BT)

串口

1 ×COM接口  (可選1×VGA接口);  板載: 提供1x 9pin插針  (當選用VGA時可用COM板載插針)

音頻接口

1 x Line out ， 1 x Mic in；  3.5mm Audio Jack

1 x F_Audio插針  ( 2 x 5-1 2.54mm規格)  ;   1 x 4pin喇叭接口  ( 3W/4Ω x2 )

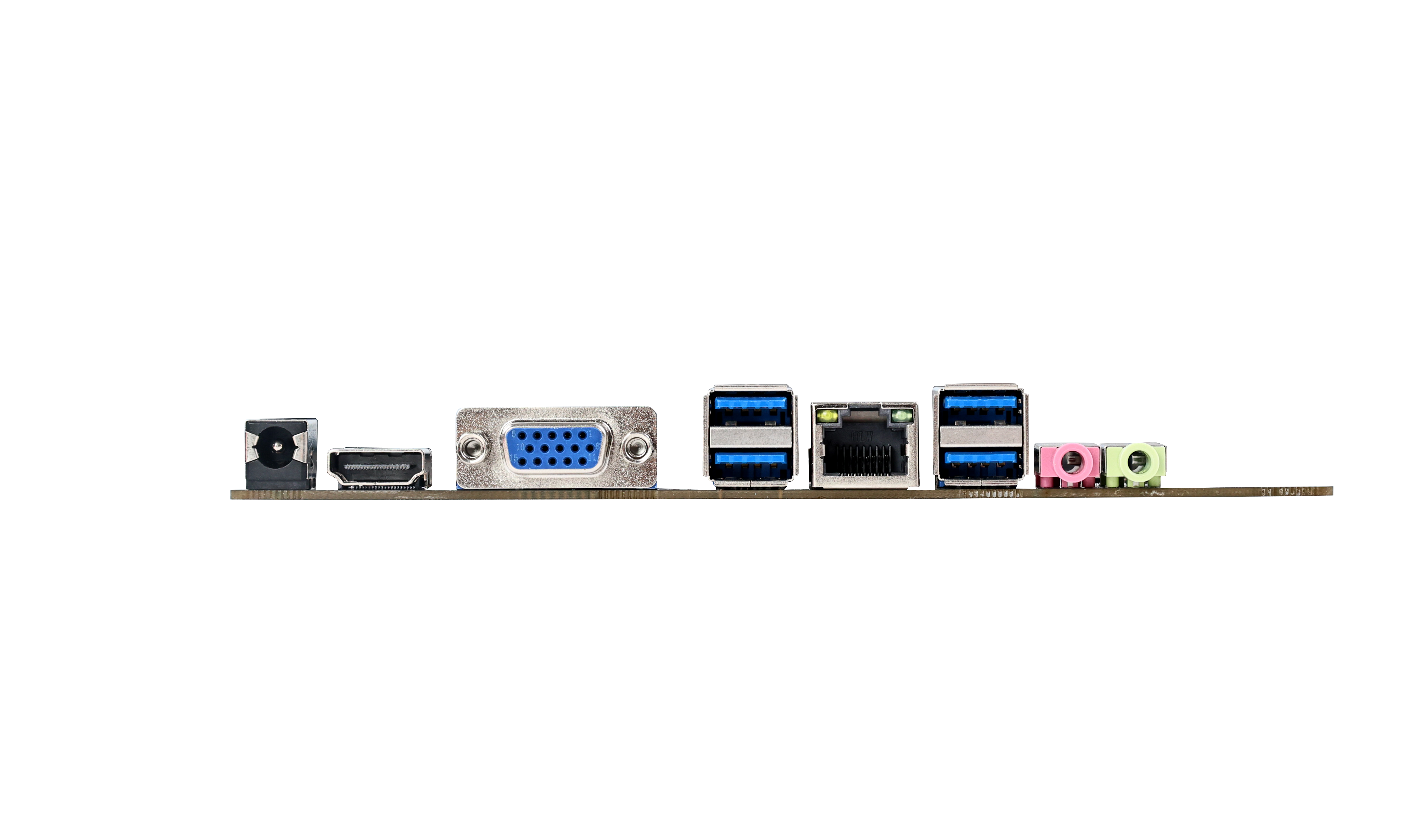

USB接口

后置IO: 4 × USB3.0

板載: 2組USB2.0插針 ，可擴展3個USB2.0端口

LVDS功能

1 × LVDS 30PIN插針 ，1 × LCD_VOL_SEL顯示屏電壓跳帽(5V/12V)

1 ×4PIN KEY插針 ，1 × LVDS_OFF跳帽

背光功能

1 ×8PIN INVERTER接口(背光+/-)

風扇插針

1 ×4PIN CPU風扇

其他

1 × FPANEL面板插針 ，1 × BIOS插針 ，1 × DC插座

bios支持

128M flash ROM，AMI UEFI BIOS ，PC Health

電源輸入

12V DC IN,  2.5/5.5 DC Jack 供電接口

工作溫度

-10~50攝氏度

工作濕度

10%~90%無凝結

存儲溫度

-20~70攝氏度

非工作濕度

5%~95%無凝結

產品尺寸

Thin Mini-ITX主板規范 ，170mm x 170 mm x 4L

操作系統

WIN10/WIN11/Ubuntu
