芯片組

Intel Alder Lake

內存

2 × DDR4 SO-DIMM DDR4 2666MHz/2933MHz/3200Mhz  Max:64G

顯示控制器

Intel CPU集成顯示控制器(依據所配CPU不同)

顯示接口

1 × HDMI接口；   1 x LVDS；   1 x HDMI  (側出可選)  ；1 x COM  (可選DP/VGA)

聲卡

Realtek ALC897高清音效芯片

存儲

1 × M.2 2280插槽  (支持SATA/NVME模式)

1 ×SATA3.0接口 +  1 ×SATA電源接口

網絡

1 × RJ45接口；Realtek RTL8111M千兆網卡芯片

WiFi

1 × M.2 2230插槽  (支持WIFI/BT/CNVI)

音頻接口

1 x Line out ，   1 x Mic in  ( 3.5mm Audio Jack)

1 x F_Audio插針  ( 2 x 5-1 2.54mm規格)

1 x 4pin喇叭接口  ( 3W/4Ω x2 )

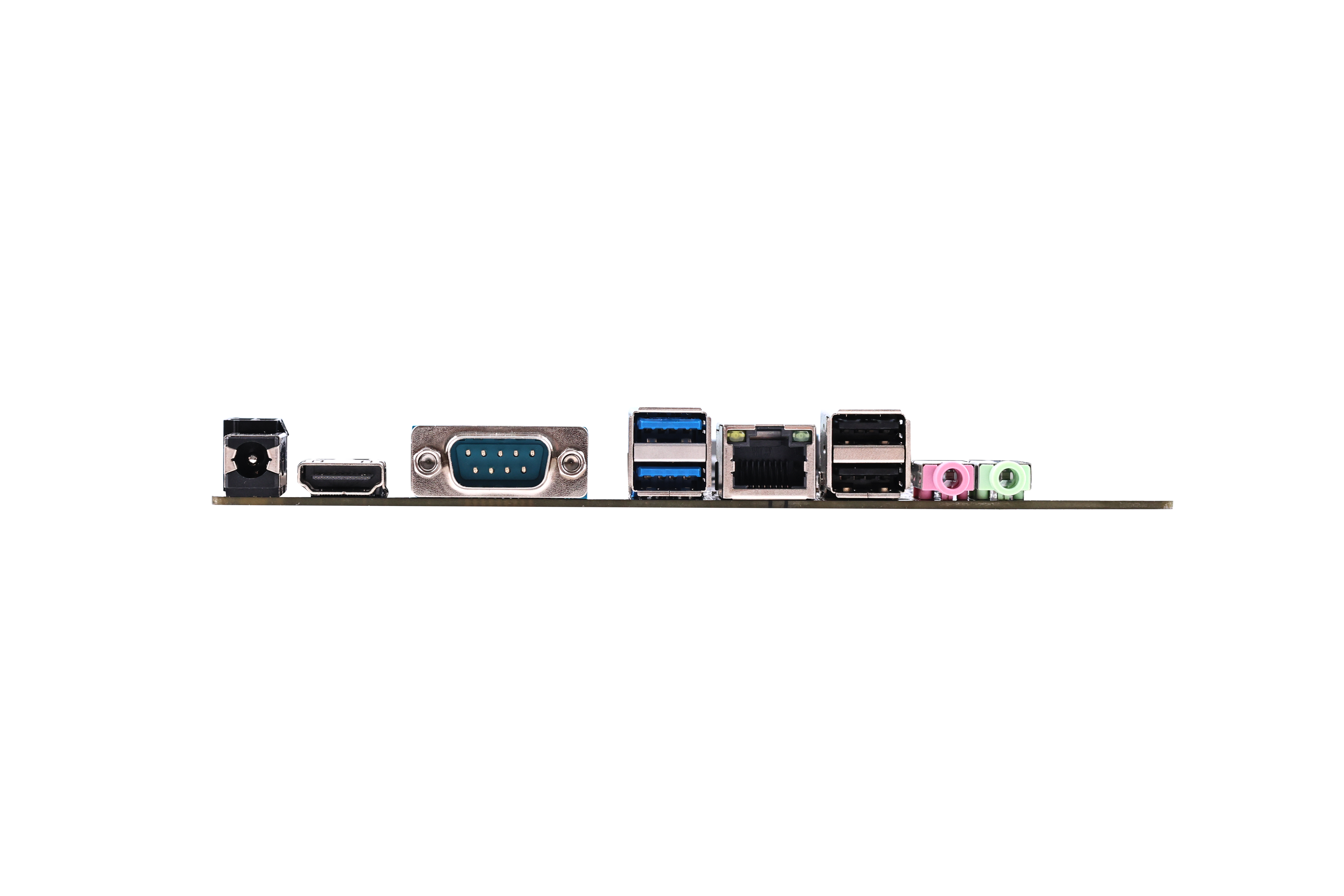

USB接口

IO接口: 提供 2 × USB3.0 ；2 × USB2.0  (可選1× RJ45接口)

板載插針: 擴展2個USB3.0端口；擴展3個USB2.0端口

LVDS功能

1 × LVDS 30PIN插針  (最大支持120HZ)  ，1 × LCD_VOL_SEL顯示屏電壓跳帽(5V/12V)

1 ×4PIN MON_SW插針 ，1 × LVDS_OFF跳帽

背光功能

1 ×8PIN INVERTER接口(背光+/-) ，1 × BKL_VOL背光電壓跳帽(12V/19V)

功能插針

1 × FPANEL面板插針 ，1 ×4PIN CPU風扇

其他

1 ×4PIN DC 插座 ，1 ×JBIOS 插座

電源輸入

12~19V DC IN,  2.5/5.5 DC Jack 供電接口

BIOS支持

128M flash ROM ，AMI UEFI BIOS ，PC Health ，WOL

產品尺寸

Thin Mini-ITX主板規范 ，170 x 170 mm x 6L

工作溫度

-10~50攝氏度

工作濕度要求

10%~90%無凝結

存儲溫度

-20~70攝氏度

非工作濕度要求

5%~95%無凝結

操作系統

Win10 /W11/Ubuntu
