JW H610I-DP

Intel 12/13/14代一體機主板

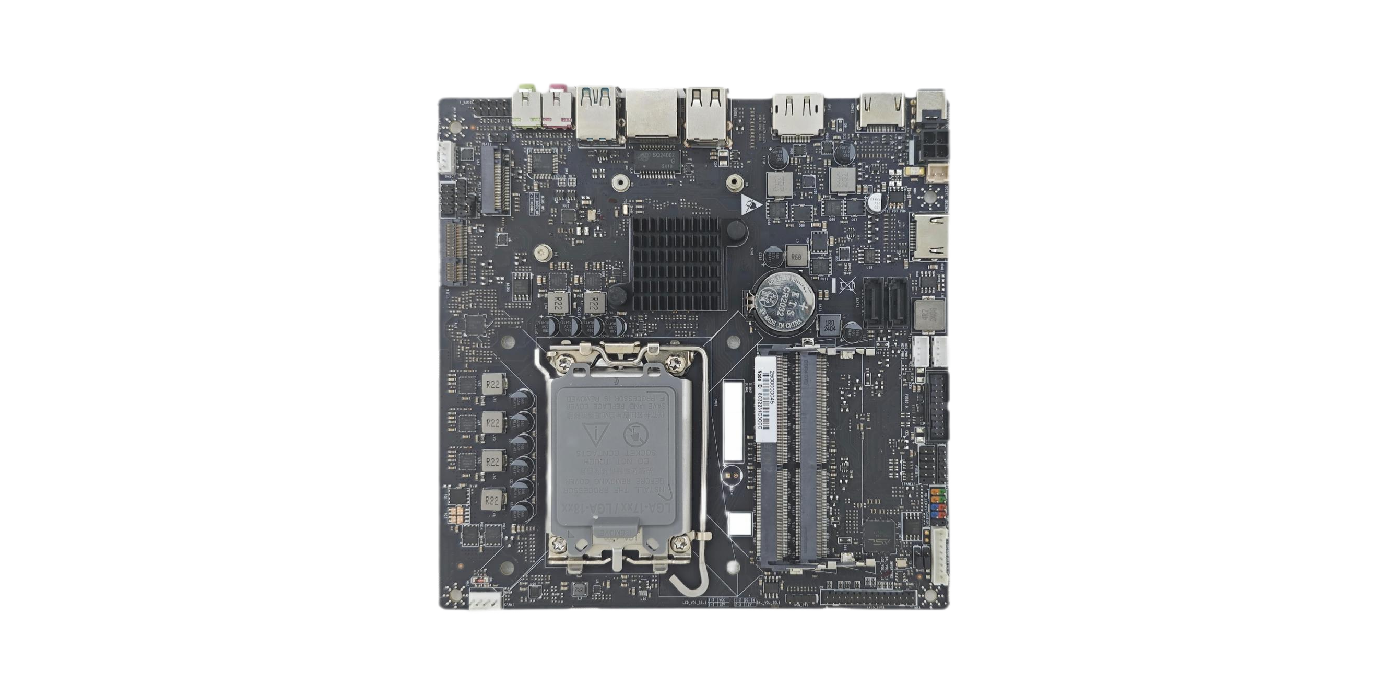

智微智能H610I一體機主板，基于英特爾12/13/14代平臺處理器，主板支持雙通道DDR4內存，支持SATA/NVME模式M.2 SSD,支持RJ45/WIFI/BT/CNVI不同的網絡接入模式；同時支持豐富的外設接口，適配行業內多種不同類型一體機。

?: 基于Intel Alder/Raptor Lake平臺設計

?: 第12/13/14代英特爾酷睿處理器

?: 支持雙通道SO-DIMM DDR4內存

?: 1×M.2 2230插槽（支持WIFI/BT/CNVI）

?: 1×M.2 2280插槽（支持SATA/NVME模式）

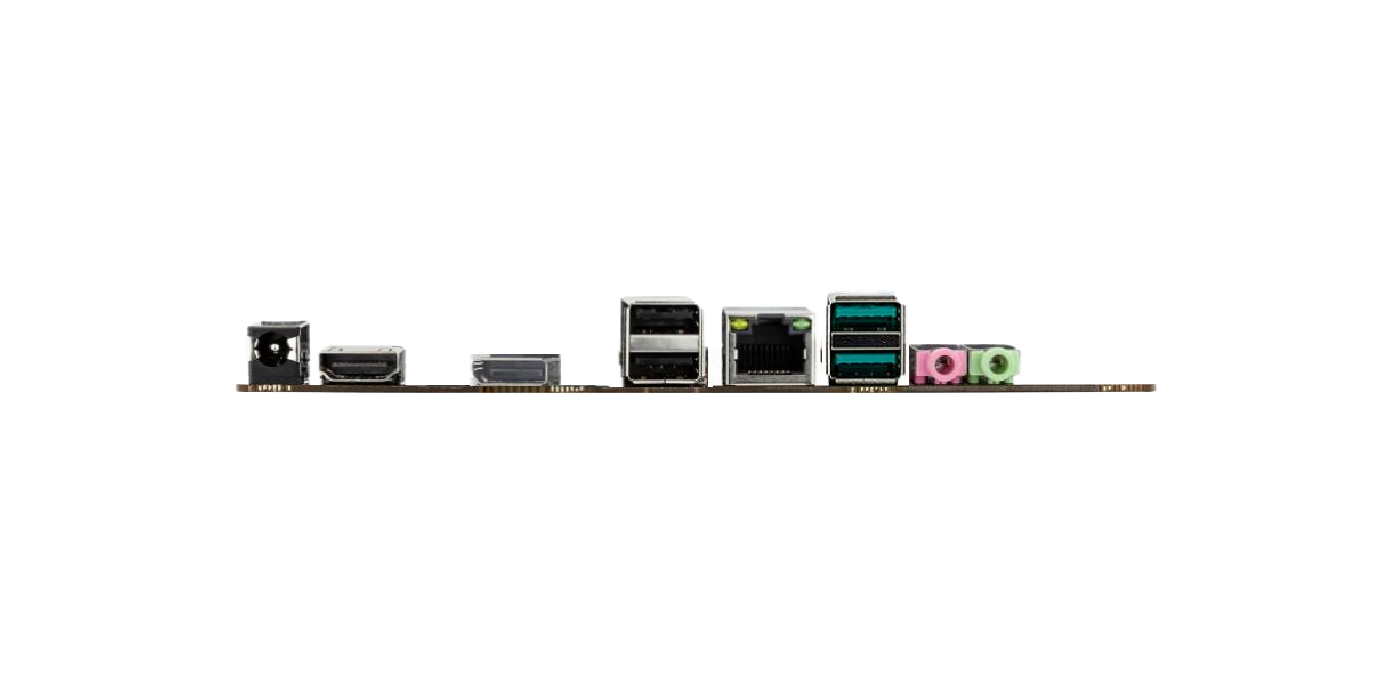

?: 后置IO提供2×USB3.2 Gen2 ,2×USB2.0

?: 2 x HDMI，1 x LVDS ,1 x DP

?: 支持LVDS重力感應（限Sensor版本）

留言咨詢業務咨詢

規格對比

規格參數

主芯片組	Intel H610
音頻	Realtek ALC897高清音效芯片
網卡	Realtek RTL8111H千兆網卡芯片
CPU	Intel LGA1700第12/13/14代CPU TDP:65W 可選：Intel Core i7/Core i5/Core i3/Pentium/Celeron
內存	2×DDR4 SO-DIMM DDR4 2666MHz/2933MHz/3200Mhz Max:64G
存儲	1×M.2 2280插槽（支持SATA/NVME模式） 2×SATA3.0接口 + 2×SATA電源接口
網絡	1×RJ45接口
WiFi	1×M.2 2230插槽（支持WIFI/BT/CNVI）
顯示接口	1×HDMI接口；1×HDMI接口（側出可選）；1 x DP
音頻接口	1 x Line out ，1 x Mic in（3.5mm Audio Jack） 1 x F_Audio插針（ 2 x 5-1 2.54mm規格） 1 x 4pin喇叭接口（3W/4Ω x2 )
USB接口	IO接口:2×USB3.2 Gen2 ；2×USB2.0 板載插針:1組USB3.0插針（可擴展2個USB3.0端口）;2組USB2.0插針（可擴展3個USB2.0端口）
LVDS功能	1×LVDS 30PIN插針，1×LCD_VOL_SEL顯示屏電壓跳帽(5V/12V) 1×4PIN MON_SW插針，1×LVDS_OFF跳帽
背光功能	1×8PIN INVERTER接口(背光+/-)，1×BKL_VOL背光電壓跳帽(12V/19V)
功能插針	1×FPANEL面板插針，1×4PIN CPU風扇
其他	1×DC插座，1×2PIN DC out，1×BIOS 插座，1×Dmic,1×TPM(可選）
電源輸入	12~19V DC IN, 2.5/5.5 DC Jack 供電接口
BIOS支持	128M flash ROM，AMI UEFI BIOS，PC Health，WOL
產品尺寸	Thin Mini-ITX主板規范，170 x 170 mm x 6L
工作溫度	-5~50攝氏度
工作濕度要求	10%~90%無凝結
存儲溫度	-20~70攝氏度
非工作濕度要求	5%~95%無凝結
